NIcaS Hemodynamic NAVIGATOR TM

NICaS : Noninvasiv Kardiyak Sistemler

NICaS, kardiyovasküler, solunum ve sıvı parametrelerin noninvazif değerlendirilmesi ve izlenmesine odaklanan bir noninvaziv hemodinamik izleme sistemidir.

Sistem, bir hastanın kardiyovasküler fonksiyonu ve vücut sıvısının çeşitli parametreleri üzerine gerçek zamanlı veri sunar ve sıvı değişimlerine karşı oldukça duyarlı olan bu sistem etkili bir noninvaziv sıvı yönetimi sağlar. Herhangi bir okuma oturumundaki veriler ekranda farklı parametrelere göre görüntülenir, hasta raporları düzenlenebilir ve kaydedilebilir, hastanın kalp durumunun eğilimleri görüntülenebilir ve izlenebilir ve sistem ayrıca tarihsel veriler ve karşılaştırmalı raporlar sunar.

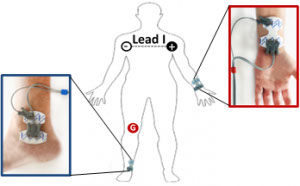

NICaS ölçümleri kalp debisi ve türevlerini, ayrıca sol ventrikül kardiyak kontraktilitesini değerlendirir. NICaS ayrıca iki ekstremiteye, biri tercihen bileğe, diğeri de kontra-lateral ayak bileğine yerleştirilen çift dirençli elektrotları kullanan, Empedans Kardiyografi ‘nin (ICG) tek yöntemi olması bakımından benzersizdir. Bu tür elektrik gözetimi Bölgesel ICG veya RIC olarak adlandırılır.

Bu teknoloji iki bağımsız ilkeye dayanmaktadır:
Birinci prensip kanın elektrik iletkenliğinin çevredeki doku yapılarınınkinden daha yüksek olmasına dayalıdır. Sonuç olarak, her arteryal sistolik genişleme ile (pulsasyon), vücudun elektrik iletkenliğinde bir artış veya elektrik direncinde azalma) ölçülür. Sistolik dirençteki (empedans) bu değişiklik, ΔR olarak işaretlenir ve temel vücut direnci R (ohm Ω cinsinden ölçülür) şeklindedir.

Granov Goor İndeksi (GGI) adı verilen ikinci prensip, Sol Ventrikül Ejeksiyon Fraksiyonu'na (LVEF) benzer şekilde, LVEF ölçümüyle gösterildiği gibi kardiyak fonksiyonu değerlendirebilen sistolik zaman aralıklarına (STI) dayalıdır

NICaS, 1.4 mA ve 32 kHz'lik alternatif akımla çalışan tetra kutuplu bir cihazdır. Analog direnç sinyalleri cihaz tarafından alınır ve burada amplifiye edilir ve filtrelenir. Bu sinyaller daha sonra sayısallaştırılmış matematiksel algoritmalar yoluyla analiz edilen bir mikroişlemciye iletilir.

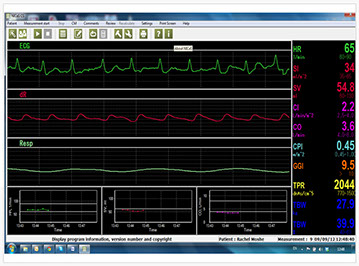

EKG, direnç ve solunum dalga şekilleri ile sayısal desenler olarak ekranda görüntülenir.

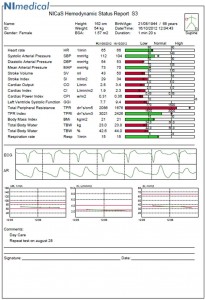

Toplanan veriler kolayca yazdırılabilir veya kolay tanımlanabilir raporlarla görüntülenebilir.

NICaS Konfigürasyonları

> Hemşire ve doktor odası diyaliz kliniği gibi topluluk ve post-akut araba için dizayn edilmiş dizüstü bilgisayar yapılandırması.

> Acil servis, Koroner Yoğun Bakım/Yoğun bakım ve Op Odası gibi akut araba için tasarlanmış tıbbi tablet konfigürasyonu.

> Dahili bölümler için tasarlanmış tıbbi araba konfigürasyonu.

> Tıbbi monitörlerle entegrasyon için tasarlanmış OEM Modülü.

NICaS ekranları

> Standard Ekran – tek bir ölçüm almak için dizayn edilmiştir.

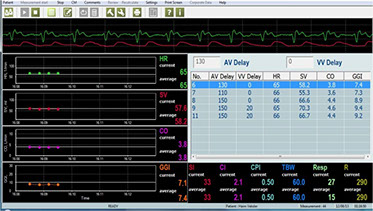

> Karşılaştırmalı Ekran – farklı hastaların durumlarında kardiyak fonksiyonu karşılaştırmak için dizayn edilmiştir.

> Trending Screen – hastanın kardiyovasküler ve sıvı durumunun sürekli izlenmesi için tasarlanmıştır.
